液體渦輪流量計傳感器內的葉輪在流體作用下產生旋轉使信號檢測器的磁場產生變化，因此在信號檢測器的線圈中，感應出交變電壓，在經過放大器放大、濾波、整形輸出方波信號。此信號電壓的頻率與葉輪的轉速成正比，即與流體的流量（流速）成正比。采用全硬質合金（碳化鎢）屏蔽式懸臂梁結構軸承，集轉動軸承與壓力軸承于一體，大大提高了軸承壽命，并可在少量泥沙與污物的介質中工作。傳感器采用不銹鋼結構，(葉輪采用2Cr13或者雙相鋼輪)防腐蝕性能好，采用紅寶石軸承并配硬質合金(LT6)軸套保證了渦輪傳感器的使用壽命和長期的穩定性，釤鈷永磁合金作為信號檢測器，輸出信號強，磁穩定性好，可在0-120℃介質正常工作。流量計本身具有自整流的結構，小型輕巧，結構簡單，可在短時間內將其組合拆開，安裝使用相當方便。
液體渦輪流量計工作原理：
流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由**磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電
脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：Q=3600×f/k;
式中：
f——脈沖頻率[Hz]；
k——傳感器的儀表系數[1/m3]，由校驗單給出。若以[1/L]為單位
Q——流體的瞬時流量（工作狀態下）[m3/h]；
3600——換算系數。
每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。
主要技術性能：
1.公稱通徑：（4～200）mm基本參數見表一；
2.介質溫度：（-20～80）℃、（-20～120）℃；
3.環境溫度：（-20～55）℃；
4.準 確 度：±0.2%、±0.5%、±1％；
5.檢出器信號傳輸線制：三線制電壓脈沖（三芯屏蔽電纜）；
6.供電電源：電壓：12V±0.144V, 電流：≤10mA；
7.輸出電壓幅值：高電平≥8V，低電平≤0.8V；
8.傳輸距離：傳感器至顯示儀表的距離可達250米；
9.現場顯示型供電電源：3V（鋰電池供電，可連續使用3年）；
10.顯示方式：現場液晶顯示瞬時流量和累計流量；
11.現場顯示帶信號輸出供電電源：24V；4～20mA兩線制電流輸出，遠傳距離500米。

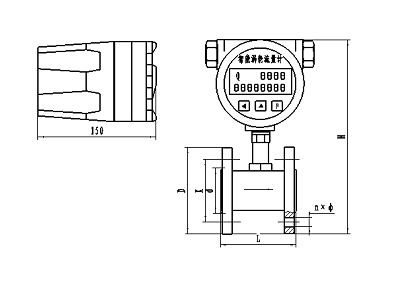

連接結構尺寸：
產品型號 | 公稱通徑 mm | D | K | d | n×φ | L | H |
LWGY-15 | 15 | 95 | 65 | 46 | 4×14 | 75 | 247 |
LWGY-20 | 20 | 105 | 75 | 56 | 4×14 | 100 | 255 |
LWGY-25 | 25 | 115 | 85 | 65 | 4×14 | 100 | 263 |
LWGY-32 | 32 | 140 | 100 | 76 | 4×18 | 100 | 278 |
LWGY-40 | 40 | 150 | 110 | 84 | 4×18 | 140 | 287 |
LWGY-50 | 50 | 165 | 125 | 99 | 4×18 | 150 | 300 |
LWGY-65 | 65 | 185 | 145 | 118 | 4×18 | 175 | 317 |
LWGY-80 | 80 | 200 | 160 | 132 | 8×18 | 200 | 332 |
LWGY-100 | 100 | 220 | 180 | 156 | 8×18 | 220 | 352 |
LWGY-125 | 125 | 250 | 210 | 184 | 8×18 | 240 | 380 |
LWGY-150 | 150 | 285 | 240 | 211 | 8×22 | 300 | 410 |
LWGY-200 | 200 | 340 | 295 | 266 | 12×22 | 360 | 462 |
型號 | 公稱通徑 | L（mm） | H（mm） | 螺紋連接 |
LWGY－4 | 4 | 394 | 217 | G1/2 |
LWGY－6 | 6 | 430 | 218 | G1/2 |
LWGY－10 | 10 | 550 | 220 | G1/2 |
產品型號 | 公稱通徑 | L | G | H |
LWGY-15 | 15 | 75 | G1 | 213 |
LWGY-20 | 20 | 100 | G5/4 | 218 |
LWGY-25 | 25 | 100 | G5/4 | 221 |
LWGY-32 | 32 | 100 | G3/2 | 224 |
LWGY-40 | 40 | 140 | G2 | 238 |
基本參數：
介質溫度 | ①-20～80℃（標準）；②-20～120℃；③-20～150℃（高溫訂制）； | |
使用條件 | 環境溫度：-20℃～80℃；相對濕度：5～95%；存儲溫度：-30℃～85℃；大氣壓力：86KPa~106KPa | |
電源電壓 | A外電源：24VDC±15%，紋波≤±5%； B內電源：1組3.0V10AH鋰電池，電池電壓在2.0V~3.0V時均可正常工作。 | |
輸出功能 | ①脈沖信號②4 ~ 20mA電流信號③RS485通訊④HART協議⑤現場顯示（輸出功能可疊加） | |
精度等級 | 管道型：①1.5%、②1%、③0.5%、④0.2%(需特制)；插入型：⑤5%、⑥2.5% | |
連接方式 | 衛生型：K快裝卡盤； 管道型：F法蘭連接J法蘭夾裝L螺紋連接； 插入型：Y簡易插入連接Q球閥插入連接。 | 選擇時請具體請參考： 【3.3性能指標】表格中參數→連接方式 |
儀表材質 | S304不銹鋼；L316不銹鋼 | |
葉輪材質 | S2Cr13葉輪；L雙相鋼葉輪 | |
防護等級 | IP65 | |
防爆等級 | ExdIIBT6或ExdIICT4 | |
流量范圍：
儀表口徑 | 流量代碼 | 正常流量范圍（m3/h） | 擴展流量范圍（m3/h） | ||||||
（mm） | 衛生型 | 管道型 | 插入型 | 衛生型 | 管道型 | 插入型 | |||
軸向 | 切向 | 軸向 | 切向 | ||||||
DN4 | W1 | 0.04～0.25 | 0.04～0.25 | — | 0.04～0.4 | 0.04～0.4 | — | ||
DN6 | W2 | 0.1～0.6 | 0.1～0.6 | 0.06～0.6 | 0.06～0.6 | ||||
DN10 | W3 | 0.2～1.2 | 0.2～1.2 | 0.15～1.5 | 0.15～1.5 | ||||
DN15 | W4 | 0.6～6 | 0.6～6 | 0.4～8 | 0.4～8 | ||||
DN20 | W5 | 0.8～8 | 0.8～8 | 0.45～9 | 0.45～9 | ||||
DN25 | W6 | 1～10 | 1～10 | 0.5～10 | 0.5～10 | ||||
DN32 | W7 | 1.5～15 | 1.5～15 | 0.8～15 | 0.8～15 | ||||
DN40 | W8 | 2～20 | 2～20 | 1～20 | 1～20 | ||||
DN50 | W9 | 4～40 | 4～40 | 2～40 | 2～40 | ||||
DN65 | G1 | 7～70 | 7～70 | 5～70 | 4～70 | ||||
DN80 | G2 | 10～100 | 10～100 | 5～100 | 5～100 | ||||
DN100 | G3 | 20～200 | 20～200 | 10～200 | 10～200 | ||||
DN125 | G4 | 25～250 | 13～250 | ||||||
DN150 | G5 | 30～300 | 10～200 | 20～200 | 15～300 | 7～200 | 13～200 | ||
DN200 | G6 | 80～800 | 20～300 | 30～300 | 40～800 | 12～300 | 23～300 | ||
DN250 | H0 | 31～450 | 62～450 | 18～450 | 36～450 | ||||
DN300 | H1 | 45～650 | 90～650 | 26～650 | 52～650 | ||||
DN350 | H2 | 60～900 | 120～900 | 35～900 | 70～900 | ||||
DN400 | H3 | 80～1100 | 160～1100 | 46～1100 | 92～1100 | ||||
DN500 | H4 | 125～1800 | 250～1800 | 75～1800 | 150～1800 | ||||
DN600 | H5 | 180～2500 | 360～2500 | 110～2500 | 220～2500 | ||||
DN700 | H6 | 225～3500 | 450～3500 | 140～3500 | 280～3500 | ||||
DN800 | H7 | 320～4500 | 640～4500 | 190～4500 | 380～4500 | ||||
DN900 | H8 | 400～5800 | 800～5800 | 230～5800 | 460～5800 | ||||
DN1000 | H9 | 495～7000 | 990～7000 | 300～7000 | 600～7000 | ||||
DN1100 | H10 | 600～8500 | 1200～8500 | 350～8500 | 700～8500 | ||||
液體渦輪流量計性能指標：
儀表類型 | 儀表口徑 | 連接方式 | 常規耐壓等級（Mpa） | 特制耐壓等級（Mpa） |
衛生型 | DN4～DN50 | 快裝卡盤 | 1.0Mpa | 1.6MPa及以下 |
管道型 | DN4～DN40 | 螺紋連接 | 6.3MPa | 16MPa及以下 |
DN50～DN80 | 1.6MPa | |||
DN4～DN40 | 法蘭夾裝 | 1.6MPa | 42MPa及以下 | |
DN50～DN80 | 25MPa及以下 | |||
DN100～DN150 | 16MPa及以下 | |||
DN200 | 10MPa及以下 | |||
DN15～DN50 | 法蘭連接 | 4.0MPa | 10MPa及以下 | |
DN65～DN100 | 1.6MPa | 6.3MPa及以下 | ||
DN125～DN200 | 1.6MPa | 2.5MPa及以下 | ||
插入型 | DN 150～DN1100 | 簡易插入連接 | 1.6MPa | 1.6MPa及以下 |
球閥插入連接 |
型號 | 說明 | ||||||||||||
XT-LWGY | -□ | /□ | /□ | /□ | /□ | /□ | /□ | /□ | /□ | /□ | /□ | /□ | |
公稱通徑 | ** | 請參考【3.2流量范圍】表格中參數→公稱通徑 | |||||||||||
儀表類型 | W | 衛生型 | |||||||||||
G | 管道型 | ||||||||||||
C | 插入型 | ||||||||||||
輸出功能 | ** | 請參考【3.1基本參數】表格中參數→輸出功能 | |||||||||||
精度等級 | ** | 請參考【3.1基本參數】表格中參數→精度等級 | |||||||||||
流量范圍 | ** | 請參考【3.2流量范圍】表格中參數→流量代碼 | |||||||||||
連接方式 | ** | 請參考【3.1基本參數】表格中參數→連接方式 | |||||||||||
介質溫度 | ** | 請參考【3.1基本參數】表格中參數→介質溫度 | |||||||||||
耐壓等級 | H | 特制耐壓等級 | |||||||||||
L | 常規耐壓等級 | ||||||||||||
防爆等級 | N | 無防爆 | |||||||||||
E | ExdIICT6 | ||||||||||||
儀表材質 | ** | 請參考【3.1基本參數】表格中參數→儀表材質 | |||||||||||
葉輪材質 | ** | 請參考【3.1基本參數】表格中參數→葉輪材質 | |||||||||||
附加選項 | H | 霍斯曼接頭結構 | |||||||||||
N | 無 | ||||||||||||
